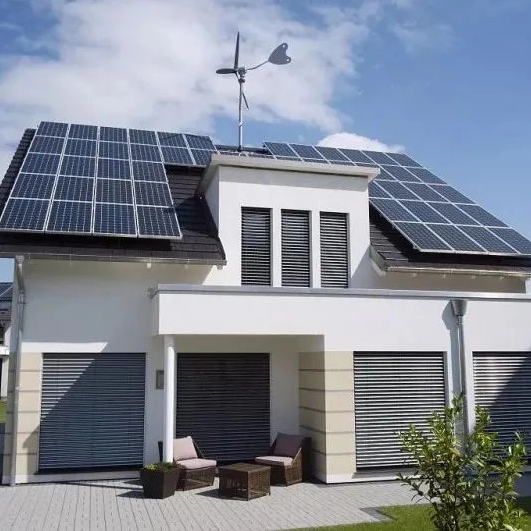

የቪላ ኢነርጂ ማከማቻ ስርዓት የማዋቀር እቅድ፡ 25 ኪ.ወ ሃይል፣ 100 ኪ.ወ በሰአት ባትሪ እና 30 ኪ.ወ የሶላር ፒቪ

የፕሮጀክት አጠቃላይ እይታ

• ከፍተኛ የታዳሽ ኃይል ዘልቆ ይድረሱ

• ፍርግርግ በሚቋረጥበት ጊዜ የኃይል አቅርቦትን ማረጋጋት

• በፒክ-ሸለቆ ግልግል በኩል የረጅም ጊዜ የኃይል ወጪዎችን ይቀንሱ

• የአካባቢን ዘላቂነት ማሻሻል

ዋና መሳሪያዎች ምርጫ

1. የባትሪ ስርዓት

• አይነት : ሊቲየም ብረት ፎስፌት (ኤልኤፍፒ) ባትሪዎች

• ልዩ ደህንነት (እሳትን መቋቋም የሚችል ፣ መርዛማ ያልሆነ)

• ረጅም ዑደት ህይወት (6,000-8,000 ዑደቶች @ 80% DOD)

• ከፍተኛ የኃይል ቆጣቢነት (95%+ ክፍያ/ፈሳሽ ብቃት)

• ዝቅተኛ ጥገና እና ለአካባቢ ተስማሚ

• ጥቅሞች :

• ማዋቀር​

• 5x 20kWh LFP ባትሪ ሞጁሎች (ትይዩ ግንኙነት) 100kWh ጠቅላላ አቅም ለመድረስ

• የሚመከሩ ብራንዶች ፡ CATL፣ BYD

2. ኢንቮርተር ሲስተም

• ዓይነት : 30kW ባለሁለት አቅጣጫ ዲቃላ inverter

• ሁለቱንም በፍርግርግ የታሰሩ እና ከፍርግርግ ውጪ ክወናን ይደግፋል

• MPPT (ከፍተኛው የኃይል ነጥብ መከታተያ) ለ98%+ PV ቅልጥፍና

• አብሮገነብ ጥበቃዎች: ደሴት, ከመጠን በላይ ቮልቴጅ, ከቮልቴጅ በታች, ከመጠን በላይ

• ከብልጥ የኢነርጂ አስተዳደር ስርዓቶች (EMS) ጋር ተኳሃኝ

• ቁልፍ ባህሪዎች

• ተግባራዊነት​

• ለቪላ አገልግሎት የዲሲ ኃይልን ከPV/ባትሪዎች ወደ AC ይለውጣል

• ባለሁለት አቅጣጫ የኃይል ፍሰትን ያስተዳድራል (ፍርግርግ ↔ ባትሪዎች ↔ ጭነቶች)

• የሚመከሩ ብራንዶች ፡ GoodWe፣ Ginlong Technologies

3. የሶላር ፒቪ ሞጁሎች

• አይነት : 500 ዋ ሞኖክሪስታሊን ሲሊከን ፒ.ቪ. ፓነሎች

• ከፍተኛ የልወጣ ቅልጥፍና (23%) + ለከፍተኛ የኃይል መከር

• ዘላቂ ንድፍ (የ25-አመት የኃይል ውፅዓት ዋስትና)

• ለተከታታይ የኃይል ምርት ዝቅተኛ የብርሃን አፈፃፀም

• ጥቅሞች :

• ማዋቀር​

• 60x 500W ፓነሎች (ጠቅላላ 30 ኪ.ወ) በጥሩ ዘንበል አንግል (አካባቢያዊ ኬክሮስ ± 10°) ተጭነዋል።

• የሚመከሩ ብራንዶች ፡ LONGi፣ JinkoSolar

4. የባትሪ አስተዳደር ስርዓት (BMS)

• ዋና ተግባራት :

• የቮልቴጅ፣ የአሁን፣ የሙቀት መጠን፣ SOC (የክፍያ ሁኔታ) እና SOH (የጤና ሁኔታ) የእውነተኛ ጊዜ ክትትል

• ከመጠን በላይ መጨናነቅ/መፍሰስን ይከላከላል፣የሴል ቮልቴጅ ሚዛንን ያስተካክላል እና የባትሪ ዕድሜን ያራዝመዋል

• በRS485/CAN ፕሮቶኮሎች ከኢንቮርተር/EMS ጋር ይገናኛል።

• ቁልፍ ዝርዝሮች :

• ለትይዩ የባትሪ ቅንጅቶች ድጋፍ

• ስህተትን የማወቅ እና የቅድመ ማስጠንቀቂያ ችሎታዎች

5. የኢነርጂ አስተዳደር ስርዓት (ኢኤምኤስ)

• ብልህ ቁጥጥር ;

• የቀን ሰዓት : ለጭነቶች ለ PV ኃይል ቅድሚያ ይሰጣል; ከመጠን በላይ ባትሪዎች

• የምሽት/ከፍተኛ ሰዓት ፡ ኃይልን ከባትሪ ወይም ፍርግርግ ይስባል (ከተፈለገ)

• የመጠባበቂያ ሁነታ ፡ በ10ሚሴ ውስጥ በሚቋረጥበት ጊዜ ወደ ባትሪ ኃይል ይቀየራል።

• በፒቪ ማመንጨት፣ የመጫኛ ፍላጎት እና በባትሪ ኤስኦሲ ላይ በመመስረት የኃይል ፍሰትን ያመቻቻል፡-

• የክትትል ባህሪዎች

• የእውነተኛ ጊዜ ውሂብ ዳሽቦርድ (የPV ውፅዓት፣ ESS ሁኔታ፣ የኃይል ፍጆታ)

• የርቀት መዳረሻ በሞባይል መተግበሪያ/ድር ፖርታል ለስርዓት ቁጥጥር እና ትንታኔ

የስርዓት ውህደት እና ጭነት

የኤሌክትሪክ ንድፍ

• PV አደራደር ፡ ተከታታይ ትይዩ ግንኙነት ከኢንቮርተር ግቤት ቮልቴጅ (ዲሲ 300–800V) ጋር ለማዛመድ

• የባትሪ ባንክ ፡ የ5x20kWh ሞጁሎች ትይዩ ግንኙነት (48V DC ስርዓት)

• ሽቦ : ለደህንነት ሲባል እሳትን የሚከላከሉ ገመዶችን እና የመከላከያ መከላከያዎችን ይጠቀሙ

የመጫኛ መመሪያዎች

• የባትሪ ቦታ፡ አየር የተሞላ፣ ደረቅ ቦታ (ለምሳሌ ጋራጅ) ከሙቀት መከላከያ ጋር

• ኢንቮርተር አቀማመጥ ፡ በቀላሉ ለመድረስ ወደ ዋናው የኤሌክትሪክ ፓኔል ዝጋ

• ፒቪ ማፈናጠጥ ፡- ደህንነቱ የተጠበቀ የመደርደሪያ ስርዓት በፀረ-ንፋስ (≥120 ኪሜ/ሰ) እና ጸረ-ዝናብ ባህሪያት

• የመሬት አቀማመጥ : አጠቃላይ የመብረቅ ጥበቃ እና የመሬት አቀማመጥ ስርዓት

ክትትል እና ጥገና

ሪል-ታይም አስተዳደር

• EMS መድረክ ፡ ቁልፍ መለኪያዎችን ይከታተሉ (ለምሳሌ፡ ዕለታዊ የPV ምርት፣ የባትሪ ዑደቶች፣ የወጪ ቁጠባዎች)

• ማንቂያዎች ፡ የስርዓት ጉድለቶች፣ ዝቅተኛ የባትሪ ደረጃዎች ወይም የጥገና ፍላጎቶች ማሳወቂያዎችን ይቀበሉ

የጥገና እቅድ

• በየሩብ ዓመቱ ፡ የ PV ፓነሎችን ያፅዱ፣ የወልና ግንኙነቶችን ይፈትሹ እና BMS firmware ያዘምኑ

• አመታዊ ፡ የባትሪ ጤናን (SOH) ሞክር፣ SOCን መለካት እና የስርዓት አፈጻጸም ሪፖርቶችን መገምገም

የሚጠበቀው አፈጻጸም

• የኢነርጂ እራስን መቻል ፡ ከ70-85% በየቀኑ የሃይል ነፃነትን ማሳካት (በፀሀይ ብርሀን ላይ የተመሰረተ)

• ወጪ ቁጠባ ፡ የአውታረ መረብ የኤሌክትሪክ ፍጆታን በ50-70% ይቀንሱ፣ የመመለሻ ጊዜ ከ5-8 ዓመታት

• አስተማማኝነት ፡ በሚቋረጥበት ጊዜ ያልተቋረጠ ሃይል፣ በ100kWh የመጠባበቂያ ክምችት የተደገፈ

ማጠቃለያ
