Views: 0 Author: Site Editor ເວລາເຜີຍແຜ່: 2024-06-29 ຕົ້ນກໍາເນີດ: ເວັບໄຊ
ບໍ່ຄືກັບການເກັບຮັກສາພະລັງງານຂະຫນາດໃຫຍ່ທີ່ມີຈຸດສູງສຸດ, ໂກນຫນວດແລະຄວາມຖີ່ຂອງສະຖານີໄຟຟ້າ, ຈຸດປະສົງຕົ້ນຕໍຂອງລະບົບການເກັບຮັກສາພະລັງງານອຸດສາຫະກໍາແລະການຄ້າແມ່ນການນໍາໃຊ້ຄວາມແຕກຕ່າງຂອງລາຄາສູງສຸດຂອງຕາຂ່າຍໄຟຟ້າເພື່ອບັນລຸຜົນຕອບແທນຂອງການລົງທຶນ. ການໂຫຼດຕົ້ນຕໍແມ່ນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການພະລັງງານຂອງອຸດສາຫະກໍາແລະການຄ້າຕົວມັນເອງ, ເພີ່ມປະສິດທິພາບການຜະລິດໄຟຟ້າ photovoltaic ສໍາລັບການນໍາໃຊ້ດ້ວຍຕົນເອງ, ຫຼື arbitrage ຜ່ານຄວາມແຕກຕ່າງລາຄາສູງສຸດ - ຮ່ອມພູ. ລະບົບດັ່ງກ່າວສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍໂມດູນ photovoltaic, ເຄື່ອງປະສົມປະສານການເກັບຮັກສາ photovoltaic, ຊອງຫມໍ້ໄຟ, ການໂຫຼດ, ແລະອື່ນໆໃນເວລາທີ່ມີແສງສະຫວ່າງ, array ໂມດູນ photovoltaic ປ່ຽນພະລັງງານແສງຕາເວັນເປັນພະລັງງານໄຟຟ້າ, ສະຫນອງພະລັງງານກັບການໂຫຼດໂດຍຜ່ານເຄື່ອງປະສົມປະສານການເກັບຮັກສາ photovoltaic, ແລະຍັງສາມາດສາກໄຟຊຸດຫມໍ້ໄຟໃນເວລາດຽວກັນ; ເມື່ອບໍ່ມີແສງສະຫວ່າງ, ຊຸດຫມໍ້ໄຟຈະສະຫນອງພະລັງງານໃຫ້ກັບການໂຫຼດໂດຍຜ່ານເຄື່ອງຈັກປະສົມປະສານ. ສະຖານະການຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍແມ່ນອາຄານສໍານັກງານ, ສູນການຄ້າ, ສວນອຸດສາຫະກໍາແລະການຄ້າ, microgrid ເກາະ, ບ້ານ, ແລະຄົວເຮືອນຂະຫນາດໃຫຍ່.

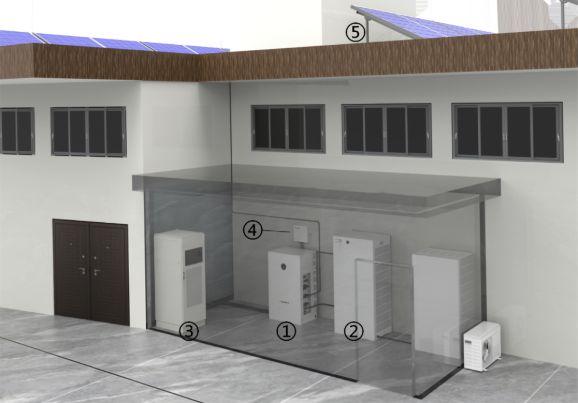

01 ເຄື່ອງປະສົມປະສານການເກັບຮັກສາ Photovoltaic
ຫນ້າທີ່ຂອງມັນແມ່ນເພື່ອຄວບຄຸມແລະຄວບຄຸມພະລັງງານທີ່ຜະລິດໂດຍໂມດູນຈຸລັງແສງຕາເວັນແລະປ່ຽນເປັນພະລັງງານ AC sinusoidal.
02 ຊຸດຫມໍ້ໄຟ
ຫນ້າທີ່ຕົ້ນຕໍຂອງມັນແມ່ນເກັບຮັກສາພະລັງງານ, ຮັບປະກັນຄວາມສົມດຸນຂອງພະລັງງານແລະຄວາມຫມັ້ນຄົງຂອງການສະຫນອງພະລັງງານ, ແລະຮັບປະກັນຄວາມຕ້ອງການພະລັງງານການໂຫຼດໃນເວລາກາງຄືນຫຼືໃນມື້ຝົນຕົກ.
03 ຕູ້ກະຈາຍ AC
ມັນສ່ວນໃຫຍ່ຈະປິດລົງແລະປົກປ້ອງດ້ານຜົນຜະລິດ AC.
04 Smart Energy Manager SEM
ມັນຮັບຮູ້ການເຊື່ອມຕໍ່ລະຫວ່າງການສື່ສານກັບເຄື່ອງເກັບຮັກສາ photovoltaic ປະສົມປະສານ, smart meter, ແລະຫມໍ້ໄຟ. ມັນມີການຕິດຕໍ່ແຫ້ງເພື່ອຄວບຄຸມເຄື່ອງຈັກນ້ໍາມັນພາຍນອກ. ມັນສາມາດເຊື່ອມຕໍ່ກັບຈຸດຢຸດສຸກເສີນຂອງລູກຄ້າ, ການປ້ອງກັນໄຟ, ຄວາມປອດໄພແລະລະບົບອື່ນໆເພື່ອບັນລຸຄວາມຕ້ອງການການເຊື່ອມໂຍງລະບົບທີ່ສັບສົນ.
05 ໂມດູນ photovoltaic
ພາກສ່ວນຕົ້ນຕໍຂອງລະບົບການສະຫນອງພະລັງງານແສງຕາເວັນ, ຫນ້າທີ່ຂອງຕົນແມ່ນເພື່ອປ່ຽນພະລັງງານລັງສີແສງຕາເວັນເປັນພະລັງງານ DC.

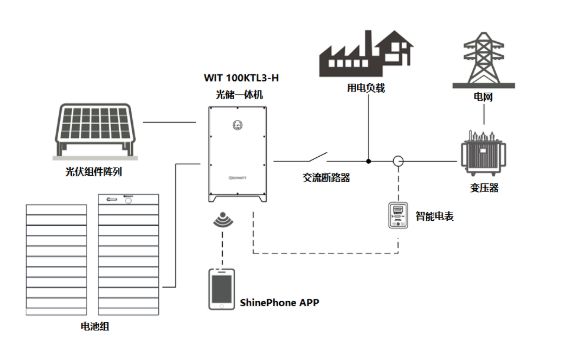

WIT ອຸດສາຫະກໍາແລະການຄ້າ photovoltaic Storage Application Scenario ແຜນວາດລະບົບການແກ້ໄຂ

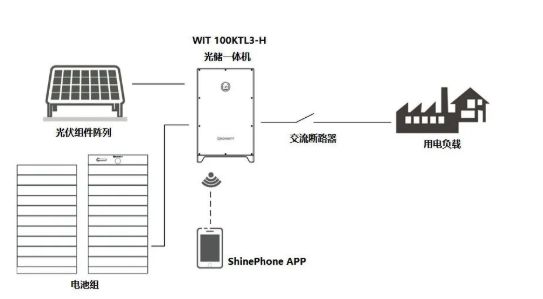

WIT Off-island Microgrid Application Scenario System Diagram
ຫຼັກການການອອກແບບຂອງລະບົບການເກັບຮັກສາພະລັງງານອຸດສາຫະກໍາແລະການຄ້າ
01. ປະເພດການໂຫຼດແລະພະລັງງານກໍານົດການເລືອກເຄື່ອງເກັບຮັກສາ photovoltaic ປະສົມປະສານ
ການໂຫຼດໂດຍທົ່ວໄປແມ່ນແບ່ງອອກເປັນການໂຫຼດ inductive ແລະການໂຫຼດຕ້ານທານ. ເຄື່ອງປັບອາກາດກາງ, ເຄື່ອງອັດ, ລົດເຄນແລະການໂຫຼດອື່ນໆທີ່ມີມໍເຕີແມ່ນການໂຫຼດ inductive. ພະລັງງານເລີ່ມຕົ້ນຂອງມໍເຕີແມ່ນ 3-5 ເທົ່າຂອງພະລັງງານທີ່ຖືກຈັດອັນດັບ. ໃນຂັ້ນຕອນການອອກແບບຕົ້ນ, ເມື່ອອຸປະກອນປິດຕາຂ່າຍໄຟຟ້າ, ໂດຍທົ່ວໄປແລ້ວການເລີ່ມຕົ້ນຂອງການໂຫຼດເຫຼົ່ານີ້ຄວນຈະຖືກພິຈາລະນາ. ພະລັງງານຜົນຜະລິດຂອງ inverter ຄວນຈະມີຫຼາຍກ່ວາພະລັງງານຂອງການໂຫຼດໄດ້. ສໍາລັບສະຖານີຕິດຕາມ, ສະຖານີການສື່ສານແລະໂອກາດທີ່ເຄັ່ງຄັດອື່ນໆ, ພະລັງງານຜົນຜະລິດແມ່ນຜົນລວມຂອງພະລັງງານການໂຫຼດທັງຫມົດ. ຢ່າງໃດກໍ່ຕາມ, ໃນລະບົບການເກັບຮັກສາພະລັງງານນີ້, ຊຸດ WIT (ປະຈຸບັນ 50K / 63K / 75K / 100K, 4 ຊ່ວງພະລັງງານ) ມີຄວາມສາມາດໂຫຼດທີ່ເຂັ້ມແຂງ, ສະຫນັບສະຫນູນການໂຫຼດຂອງມໍເຕີແລະ 100% ການໂຫຼດທີ່ບໍ່ສົມດຸນສາມເຟດ, ແລະສາມາດ overloaded ໄດ້ 110% ເປັນເວລາດົນນານ.
02. ຢືນຢັນພະລັງງານຂອງອົງປະກອບໂດຍອີງໃສ່ການບໍລິໂພກພະລັງງານປະຈໍາວັນ
ຫຼັກການການອອກແບບຂອງອົງປະກອບແມ່ນເພື່ອຕອບສະຫນອງການບໍລິໂພກພະລັງງານປະຈໍາວັນຂອງການໂຫຼດພາຍໃຕ້ສະພາບອາກາດສະເລ່ຍ, ນັ້ນແມ່ນ, ການຜະລິດພະລັງງານປະຈໍາປີຂອງອົງປະກອບຂອງຈຸລັງແສງຕາເວັນຈະຕ້ອງເທົ່າກັບການບໍລິໂພກພະລັງງານປະຈໍາປີຂອງການໂຫຼດ. ເນື່ອງຈາກວ່າສະພາບອາກາດຕ່ໍາແລະສູງກວ່າຄ່າສະເລ່ຍ, ການອອກແບບອົງປະກອບຂອງຈຸລັງແສງຕາເວັນໂດຍພື້ນຖານແລ້ວແມ່ນຕອບສະຫນອງຄວາມຕ້ອງການຂອງລະດູການທີ່ຮ້າຍແຮງທີ່ສຸດສໍາລັບແສງແດດ, ນັ້ນແມ່ນ, ແບດເຕີລີ່ສາມາດສາກໄຟໄດ້ເຕັມທີ່ທຸກໆມື້ໃນລະດູການທີ່ຮ້າຍແຮງທີ່ສຸດສໍາລັບແສງແດດ. ການຜະລິດພະລັງງານຂອງອົງປະກອບບໍ່ສາມາດປ່ຽນເປັນການໃຊ້ໄຟຟ້າຢ່າງສົມບູນ. ປະສິດທິພາບຂອງເຄື່ອງຄວບຄຸມ, ການສູນເສຍຂອງເຄື່ອງແລະການສູນເສຍຂອງຊຸດຫມໍ້ໄຟຍັງຕ້ອງໄດ້ຮັບການພິຈາລະນາ. ຊຸດແບດເຕີຣີຍັງຈະມີການສູນເສຍ 10-15% ໃນລະຫວ່າງການສາກໄຟແລະການປ່ອຍຕົວ. ພະລັງງານທີ່ມີຢູ່ຂອງລະບົບການເກັບຮັກສາພະລັງງານ = ພະລັງງານທັງຫມົດຂອງອົງປະກອບ * ຊົ່ວໂມງສະເລ່ຍຂອງການຜະລິດພະລັງງານແສງຕາເວັນ * ປະສິດທິພາບການຄວບຄຸມ * ປະສິດທິພາບຊອງຫມໍ້ໄຟ.
03. ການອອກແບບຄວາມສາມາດໃນການເກັບຮັກສາຫມໍ້ໄຟ
ວຽກງານຂອງຊຸດຫມໍ້ໄຟແມ່ນເພື່ອຮັບປະກັນການໃຊ້ພະລັງງານປົກກະຕິຂອງການໂຫຼດຂອງລະບົບໃນເວລາທີ່ລັງສີແສງຕາເວັນບໍ່ພຽງພໍ. ຄວາມອາດສາມາດຂອງຊຸດຫມໍ້ໄຟສາມາດອອກແບບໄດ້ຕາມສະຖານະການຕົວຈິງ. ສາມຈຸດຄວນໄດ້ຮັບການເອົາໃຈໃສ່ໃນໄລຍະການອອກແບບ: ແຮງດັນຂອງຊຸດຫມໍ້ໄຟຄວນຈະບັນລຸແຮງດັນຂອງລະບົບການເກັບຮັກສາ photovoltaic (ລະດັບແຮງດັນຂອງການດໍາເນີນງານຂອງຫມໍ້ໄຟຊຸດ WIT ແມ່ນ 600-1000V (ພາຍໃຕ້ເງື່ອນໄຂ 3P3W) / 680-1000V (ພາຍໃຕ້ເງື່ອນໄຂ 3P4W)); ປະລິມານໄຟຟ້າທີ່ເກັບໄວ້ໃນຊຸດຫມໍ້ໄຟຄວນຕອບສະຫນອງຄວາມຕ້ອງການຂອງຜູ້ໃຊ້ (ການປ່ຽນເວລາພະລັງງານ, peak-valley arbitrage, ແລະອື່ນໆ); ເມື່ອຕ້ອງການການດຳເນີນການນອກລະບົບ, ໃຫ້ພິຈາລະນາສະຖານະການໄຟຟ້າສຳຮອງໃນມື້ຝົນຕົກ.
04. ການແກ້ໄຂ EMS
ເຊັ່ນດຽວກັນກັບລະບົບການເກັບຮັກສາພະລັງງານຂະຫນາດໃຫຍ່, ລະບົບການເກັບຮັກສາພະລັງງານອຸດສາຫະກໍາແລະການຄ້າຍັງປະກອບມີລະບົບການຄຸ້ມຄອງພະລັງງານ (EMS). ການແກ້ໄຂ EMS ຂອງ Growatt ແມ່ນ SEM (Smart Energy Manager), ເຊິ່ງໃຊ້ຫມໍ້ໄຟ lithium ເປັນອຸປະກອນເກັບຮັກສາພະລັງງານ. ຜ່ານລະບົບການຄຸ້ມຄອງ EMS ທ້ອງຖິ່ນແລະຫ່າງໄກສອກຫຼີກ, ມັນສໍາເລັດການດຸ່ນດ່ຽງແລະການເພີ່ມປະສິດທິພາບຂອງການສະຫນອງພະລັງງານແລະຄວາມຕ້ອງການພະລັງງານລະຫວ່າງຕາຂ່າຍໄຟຟ້າ, ແບດເຕີລີ່, ເຄື່ອງປະສົມປະສານແລະການໂຫຼດ. ມັນຍັງສາມາດນໍາໃຊ້ການຕິດຕໍ່ແຫ້ງເພື່ອເຂົ້າເຖິງອຸປະກອນປະເພດອື່ນໆໄດ້ຢ່າງງ່າຍດາຍ, ນໍາເອົາມູນຄ່າຄໍາຮ້ອງສະຫມັກໃນການບໍລິໂພກພະລັງງານສູງສຸດແລະຮ່ອມພູແລະຄວາມປອດໄພຂອງພະລັງງານ. EMS ຂອງລະບົບການເກັບຮັກສາພະລັງງານອຸດສາຫະກໍາແລະການຄ້າຍັງແຕກຕ່າງຈາກສະຖານີພະລັງງານເກັບຮັກສາພະລັງງານຂະຫນາດໃຫຍ່. ປົກກະຕິແລ້ວ, ບໍ່ຈໍາເປັນຕ້ອງພິຈາລະນາຄວາມຕ້ອງການຂອງການສົ່ງຕາຂ່າຍໄຟຟ້າ. ມັນສ່ວນໃຫຍ່ແມ່ນສະຫນອງພະລັງງານສໍາລັບທ້ອງຖິ່ນແລະພຽງແຕ່ຕ້ອງການໃຫ້ມີການຄຸ້ມຄອງພະລັງງານແລະການສະຫຼັບອັດຕະໂນມັດພາຍໃນເຄືອຂ່າຍທ້ອງຖິ່ນ.
ສະຫຼຸບສັງລວມ
'ການເກັບຮັກສາພະລັງງານ Photovoltaic +' ການເກັບຮັກສາພະລັງງານອຸດສາຫະກໍາແລະການຄ້າໃນປະຈຸບັນແມ່ນຄໍາຮ້ອງສະຫມັກທີ່ຫນ້າເຊື່ອຖືທີ່ສຸດແລະດີທີ່ສຸດ, ແລະມັນຍັງເປັນການແກ້ໄຂ photovoltaic ທີ່ຖືກແຈກຢາຍຫຼາຍທີ່ສຸດທີ່ຈະນໍາໃຊ້ໃນຂະຫນາດໃຫຍ່. ໃນສະຖານທີ່ທີ່ມີລາຄາໄຟຟ້າສູງແລະຄວາມແຕກຕ່າງຂອງລາຄາສູງສຸດແລະຮ່ອມພູ, ການອອກແບບທີ່ສົມເຫດສົມຜົນສາມາດບັນລຸຜົນຕອບແທນການລົງທຶນສູງ. (Growatt)
