יישומים
פתרונות אנרגיה מסחריים ותעשייתיים (C&I).
שיא גילוח והפחתת טעינה בביקוש: אידיאלי עבור מפעלים, מרכזי נתונים ומתקנים קמעונאיים כדי לייעל את עלויות האנרגיה על ידי אחסון צריכת חשמל מחוץ לשיא ופריקה בתקופות בקצב גבוה.
כוח גיבוי לעומסים קריטיים: מבטיח 99.99% זמן פעולה לבתי חולים, רכזות טלקום ומפעלי ייצור, עם מעבר מהיר למצב מחוץ לרשת בזמן הפסקות.
שילוב אנרגיה מתחדשת
החלקת שמש/רוח: מפחית את הפסקות בחוות PV וחוות רוח, ומספקת קלט כוח יציב לרשתות באמצעות ניהול טעינה/פריקה חכם.
Microgrid Systems: מאפשר פתרונות אנרגיה עצמאיים באזורים מרוחקים (למשל, איים, קהילות כפריות) עם מערכי שמש-דיזל היברידיים.
שירותי רשת ותשתית EV
ויסות תדר והעברת עומס שיא: תומך במפעילי רשת (TSO/DSO) עם אחסון אנרגיה בתגובה מהירה ליציבות ושירותי עזר.
חציצה של תחנת טעינת EV: מפחית את מתח הרשת במטענים בעלי הספק גבוה על ידי קליטת עומסי שיא, אופטימיזציה של עלויות האנרגיה עבור מפעילי ציי רכב.
אופטימיזציה של איכות חשמל תעשייתית
פיצוי כוח תגובתי: משפר את גורם ההספק (>0.99) ומפחית עיוות הרמוני באזורי תעשייה, משפר את היעילות והעמידה בתקני רשת.
תצורות מרובות אופציונליות
(יכולות טעינה משולבות PV, ESS, דיזל ו-EV)
MPPT
ארבעה ממשקי PV בתוך הארון עם מהפך מובנה - אין צורך במהפך נוסף, מקצץ בעלויות ומפשט את ההגדרה.
STS
מבטיח מעבר אוטומטי וחלק בין מצבי רשת ומצבים מחוץ לרשת עבור חשמל ללא הפרעה.
ATS
מחבר רשתות ומחוללי גיבוי להזנת חשמל גמישה.
אקדח טוען
תומך בטעינת רכב חשמלי (EV).
דגשים עיקריים
מדרגיות מודולרית ויעילות גבוהה
עיצוב קיבולת גמישה
תצורה: מורכבת מ-2 ערכות סוללות (כל אחת 48.2kWh) המחוברות בסדרה, ויוצרות מערכת אחסון אנרגיה מדורגת של 96.46kWh.
ארכיטקטורה מודולרית: תומך בהרחבה מקבילה לשדרוגי קיבולת עתידיים, אך תצורת 96KWh מותאמת לפרויקטים קטנים עד בינוניים.
יעילות מחזור יוצאת דופן
יעילות הלוך ושוב: >89% (מושג באמצעות ניהול BMS חכם כדי למזער אובדן אנרגיה במהלך מחזורי טעינה/פריקה).
תכונות BMS: ארכיטקטורה דו-שכבתית (BMU/BCU) עם ±0.5% דיוק מתח/זרם ואיזון תאים פסיבי.
פרמטרים חשמליים
טווח מתח DC: 240–350.4V (מתח נומינלי: 307.2V) .
המרת חשמל: בשילוב עם PCS מדורג 125kW (מערכת המרת חשמל) לאינטגרציה של רשתות, התומך בזרימת חשמל דו-כיוונית (טעינה/פריקה).
בטיחות ותאימות רב שכבתית
מערכת כיבוי אש כפולה
הגנה ברמת חבילה: כל מארז סוללה כולל מטף תרסיס של 144 גרם (כיסוי של 2m³, הפעלה ≤12 שניות) כדי לדכא בריחת תרמית במקור.
הגנה ברמת תא: ארון המערכת מצויד במערכת אירוסול של 300 גרם (כיסוי של 5m³) המקושרת לגלאי תרמיים/עשן/H₂/CO לתגובה מהירה באש.
אמצעי הגנה פיזיים וחשמליים
מארז: מדורג IP54 להגנה מפני חדירת אבק ומים, מתאים לסביבות חיצוניות או פנימיות קשות.
הגנות BMS: אמצעי הגנה מפני טעינת יתר, פריקת יתר, טמפרטורת יתר, קצר חשמלי ותקלות בידוד.
ציות לתקנות
עומד בדרישות GB/T 36276 (בטיחות סוללת ליתיום), GB/T 34120 (תקני PCS), ותאימות אלקטרומגנטית של IEC (EMC).
ניהול תרמי ורשת אינטליגנטי
קירור נוזלי דינמי
מערכת קירור: יחידת קירור נוזלי 3kW עם נוזל קירור R410A וקצב זרימה של 40 ליטר/דקה, שמירה על טמפרטורות סוללה בין -30°C עד 55°C.
מודול חימום: חימום עזר 2kW לאקלים קר, המבטיח ביצועים בסביבות בטמפרטורה נמוכה.
אינטגרציה ובקרה של רשתות
הפעלה במצב כפול:
מחובר לרשת: מייעל את צריכת האנרגיה באמצעות תמחור TOU (זמן שימוש) או אינטגרציה מתחדשת.
מחוץ לרשת: מעבר חלק למצב עצמאי באמצעות STS (מתג העברה סטטי) תוך ≤10ms במהלך הפסקות.
EMS (מערכת ניהול אנרגיה)
מחובר לענן עם פרוטוקול Modbus TCP/IP לניטור בזמן אמת, תזמון עומסים מונע בינה מלאכותית ושילוב עם מערכות PV או מטעני EV.
פרמטרים של מוצר

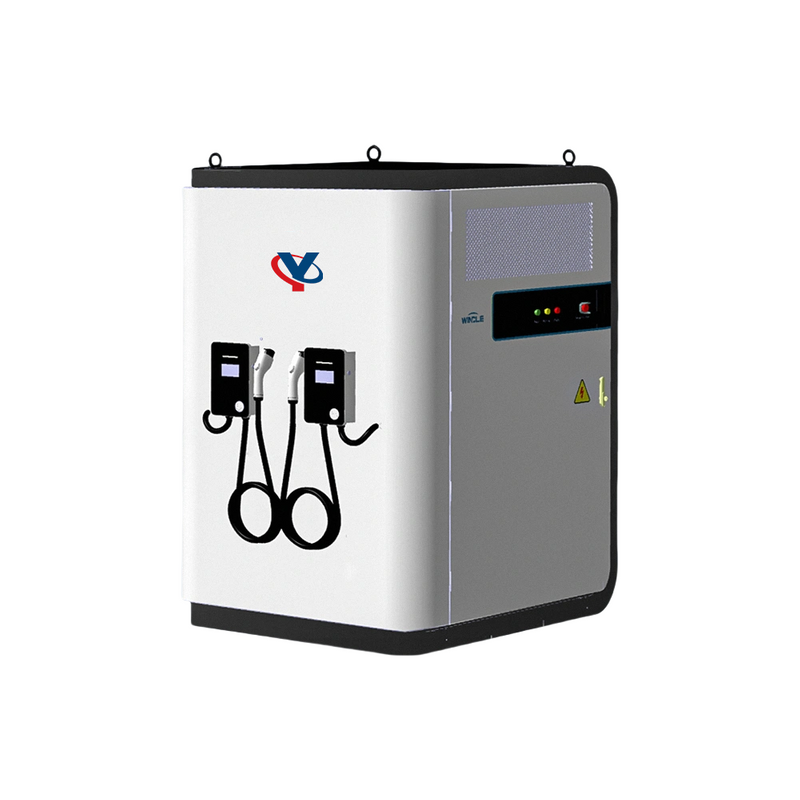

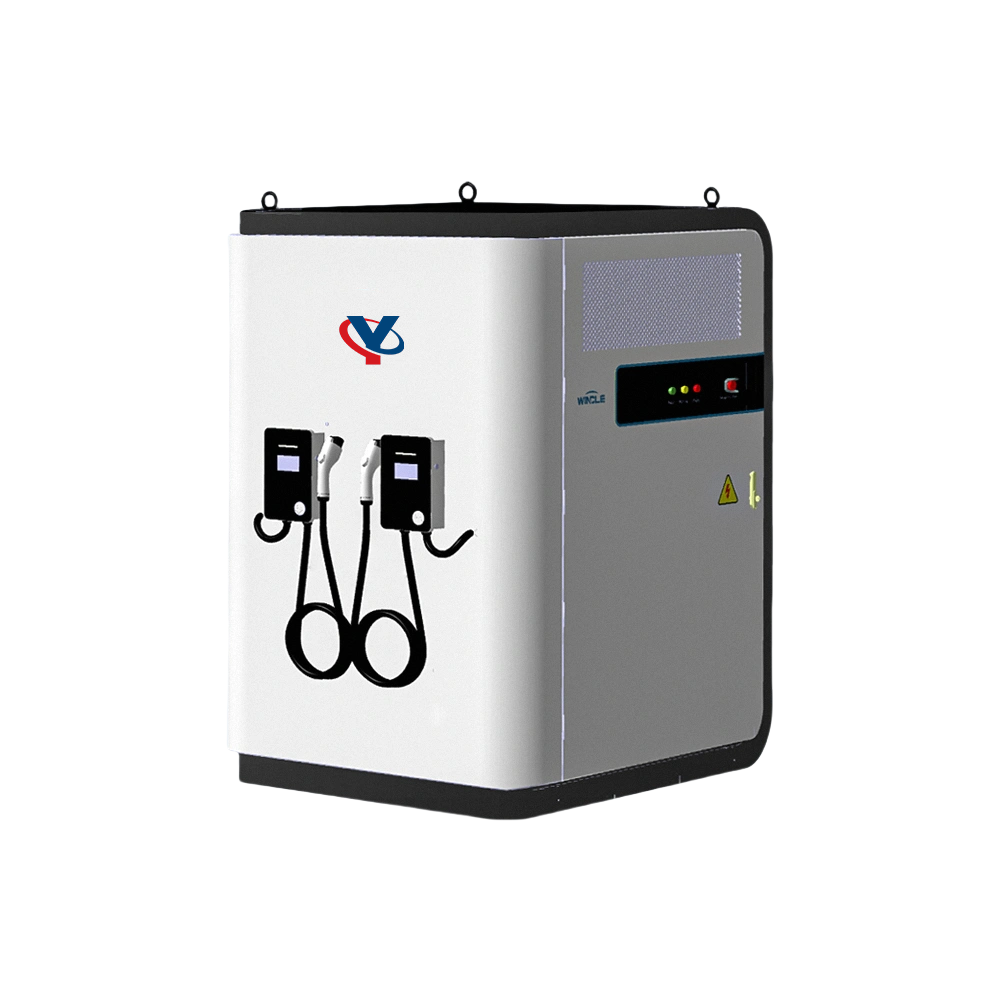

| דֶגֶם | כוכב 192 |
| אנרגיה מדורגת | 96.46kWh |
| טווח מתח DC | 240~350.4V |
| כוח מדורג | 125 קילוואט |
| מתח מדורג AC | 400V |
| תדר פלט מדורג | 50 הרץ |
| דרגת הגנת IP | IP54 |
| כיתה עמיד בפני קורוזיה | C4H |
| סוג קירור | קירור נוזלי |
| רַעַשׁ | <75dB (מרחק 1 מטר מהמערכת) |
| מימד (W*D*H) | (1800±10)*(1435±10)*(2392±10)מ'מ |
| ממשק תקשורת | אתרנט |
| פרוטוקול תקשורת | Modbus TCP/IP |
| אישור מערכת | IEC 62619, IEC 60730-1, IEC 63056, IEC/EN 62477, IEC/EN 61000, UL1973, UL 9540A, סימון CE, UN 38.3, אישור TÜV, אישור DNV |
| *תקן: PCS ,DCDC | אופציונלי: MPPT (60kW)、STS、ATS、מטען EV AC (22kW*2) | |
