Kaksi yhdessä! 'Ning Wang ' on julkaissut uuden suuren pommin, ja suuri säilytysjärjestelmä on horjuttanut perinteistä arkkitehtuuria ja siitä on tullut 'trendi '

Kaksi yhdessä! 'Ning Wang ' on julkaissut uuden suuren pommin, ja suuri säilytysjärjestelmä on horjuttanut perinteistä arkkitehtuuria ja siitä on tullut 'trendi '

Äskettäin 'Ning Wang ' on julkaissut toisen suuren pommin, joka on järkyttänyt energian varastointia.

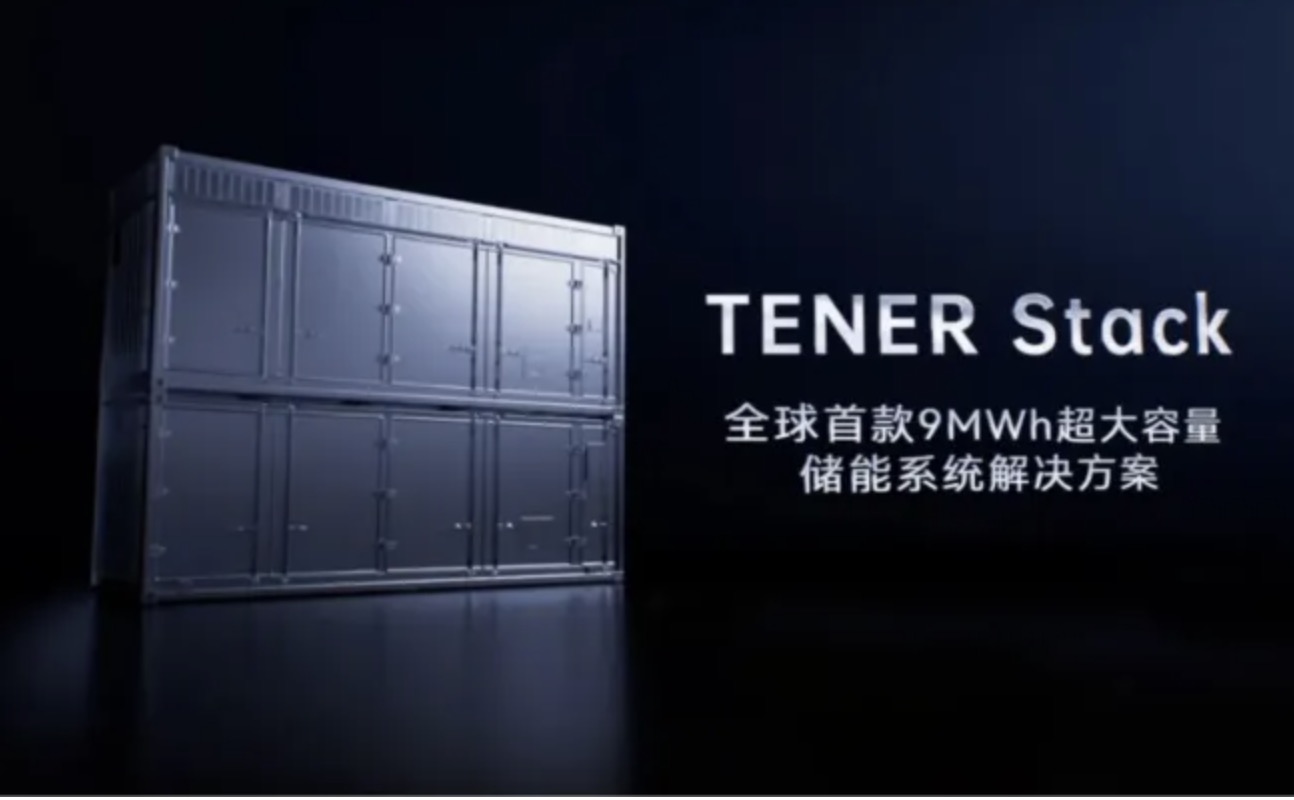

CATL vapautti 7. toukokuuta Tener Stackin akkuenergian säilytysnäyttelyssä Münchenissä, Saksassa. Tämä on maailman ensimmäinen massatuotanto 9mWh erittäin suuri kapasiteetin energian varastointijärjestelmän ratkaisu. Se on saavuttanut järjestelmän kapasiteetin läpimurtot, käyttöönoton joustavuus, turvallisuus ja kuljetustehokkuus.

Tämän tuotteen suurin kohokohta on, että CATL on kehittänyt 'kaksi yhdessä ' modulaarisessa suunnittelussa, jotta voidaan täyttää 36 tonnin maankuljetusten laillinen painorajavaatimus monien maiden ympäri maailmaa, käyttämällä innovatiivista 'ylös ja alas rakennuspalikkaan rakenteen jakaminen kahteen moduuliin, mikä hallitsee tiukasti kunkin puolikerran laatikon painoa vähemmän kuin 36 tonnilla, varmistaen samanlaisen yhdenmukaisuuden kanssa 99. säästää jopa 35% kuljetuskustannuksista.

CATL: n mukaan Tener Stackilla on alkuperäinen jaettu rakenne, joka on varustettu korkean energian tiheyskennoilla ja viiden vuoden nolla-kohtaustekniikka, saavuttaen yhden kaapin kapasiteetin 9 mWh. Verrattuna perinteiseen 20 jalan energian varastointijärjestelmään, energiatiheys kasvaa 50% ja tilavuuden käyttöaste kasvaa 45%.

Nähdessään 'Kaksi yhdessä ', on helppo ajatella 'kaikki yhdessä '.

Vuonna 2020 Singularity Energy, teollisuuden ja kaupallisen energian varastoinnin johtaja, ehdotti ja hyväksyi 'kaikki yhdessä ' -suunnittelukonseptin ensimmäistä kertaa teollisuudessa integroimalla pitkäikäisten solujen, akunhallintajärjestelmän BMS, korkean suorituskyvyn muuntamisjärjestelmän PC-tietokoneet, aktiiviset turvajärjestelmät ja tehokas lämmönhallintajärjestelmä yhdeksi kaappiksi muodostaakseen integroitu plug-and-play-älykäs block-tuotteet.

Jokaisella energialohkolla on kyky tallentaa energiaa ja muuntaa vaihtovirta- ja tasavirtavoimat, ja se voi toteuttaa elastisen laajentumisen ja rakennuspalikoiden energian varastointiasemien rakentamisen monen koneen rinnakkaisyhteyden kautta, määrittelemällä uuden teollisuuden ja kaupallisen energian varastoinnin integroinnin standardin ja siitä tulee valtavirran paradigma teollisuuden ja kaupallisen energian varastointijärjestelmän arkkitehtuurisuunnitteluun sen jälkeen.

Akkukennojen ja suurten säilytysjärjestelmien yläosana on syytä odottaa, voiko CATL: n innovatiivinen 'kaksi yhdessä ' johtaa suuren säilytysjärjestelmän integroidun arkkitehtuurin uuden standardin.

Viime vuoden markkinoiden uusien suurten säilytysjärjestelmien tuotteiden perusteella perinteisen arkkitehtuurin läpi on kuitenkin tullut suuntaus.

Kustannusten vähentämisen ja tehokkuuden lisäämisen kysynnän mukaan suuret varastointijärjestelmät iteroivat edelleen kohti suurempaa kapasiteettia. Energian varastointiastiat kuitenkin yleensä omaksuvat kansainväliset vakiokontikoot. 20-jalkaisen astian alla majoitettujen akkukennojen lukumäärä on rajoitettu. Kuinka saavuttaa suurempi kapasiteetti suurissa varastointijärjestelmissä? On olemassa kaksi tapaa ratkaista se. Yksi on lisätä akkukennojen kapasiteettia. Suuren kapasiteetin akkukennojen avulla rakenteellisten osien lukumäärää voidaan vähentää, ja järjestelmän kapasiteetti voidaan päivittää synkronisesti samalla vähentäen kustannuksia.

Siksi 314AH+5MWh: n tuoteyhdistelmästä on tullut valtavirran valinta nykyisillä energian varastointimarkkinoilla. Lisäksi 20-jalkainen energian varastointiat, joiden kapasiteetti on 560Ah, 587Ah, 625AH, 688AH jne., On esiintynyt myös markkinoilla peräkkäin, ja järjestelmän kapasiteetti on jatkanut yli 5MWh, 6MWh, 7MWh, 8MWh ja jopa 10MWh.

Kun akkukennot muuttuvat suuremmaksi, suuremman järjestelmän arkkitehtuurin ja integraatiomallin avaamisesta on tullut uusi uusi suunta, jota teollisuus tutkii. Vuodesta 2024 lähtien jotkut yritykset ovat tutkineet joitain uusia menetelmiä.

Vuoden 2024 lopussa Haichen Energy Storage rikkoi luontaisen tuotteen ajattelumoodin ja ehdotti pakkauksen käsitettä perustuotealustana. Pakkauksen ulkopuolella olevat moduulit konfiguroitiin 20 jalan säiliön ulkopuolella. Irrottamalla järjestelmän funktionaaliset moduulit, sähkön, lämmön, ohjauksen, palosuojan, voiman jne. Vahva kytkentäsuhde muutettiin heikkoksi kytkentäsuhteeksi, avaamalla siten uuden energian varastointiaseman muodon.

Tässä irrotetussa muodossa 7MWH+ tai jopa 8MWH+ -järjestelmätuotteet voidaan saavuttaa määrittämällä joustavasti eri määrät ∞ -pakkauksia. Kun asiakas tarvitsee muutosta, vastaavat funktionaaliset moduulit voidaan lisätä kuten Legon pinoaminen, mikä vähentää huomattavasti tuotteen suunnittelu- ja hankintakustannuksia.

Kuva

Tämän vuoden helmikuussa American Energy Storage System -integraattori Fluence Energy ilmoitti uuden korkean energian tiheyden energian varastointijärjestelmän SmartStack ™ -sovelluksen, joka heikensi olemassa olevan energian varastointijärjestelmän integroinnin suunnittelukonseptin ja oli teollisuuden rohkea yritys siirtyä 'kiinteä integraatio ' joustavaan kokoonpanoon.

Energian varastointijärjestelmä SmartStack käyttää 314AH Energy Storage -kennoja ja voi saavuttaa jopa 7,5 mehuain säilytyskapasiteetin. Arkkitehtisuunnittelu pääsee eroon alan standardista 20-jalkaisesta astiasta ja jakaa järjestelmän paino- ja kokoyksiköiksi, joita on helpompi kuljettaa.

Erityisesti Fluence SmartStack on jaettu kahteen osaan: Smart Skid ja Smart Pods, jotka toteuttavat akkukaapin ja 3S -järjestelmän erottelun ja katkaisee pois yhden kaapin suunnittelussa integroituneesta valtavirran energian säilytyskaapista + 3S.

Niistä Smart Pods on modulaarinen ja riippumaton akkulokero, joka sisältää vain akkumoduulit, paikalliset BMS -anturit ja peruslämpötilan säätöyksiköt ja voi tukea eri toimittajien paristoja.

Älykäs Skid -sähköohjaushytti ottaa keskitetysti käyttöön 3S -ydinlaitteet, integroi jäähdytysjärjestelmät, palosuojauslaitteet, kaapelit jne., Integroivat älykkään ohjaus- ja valvontajärjestelmät, vastaa energian muuntamisesta, aikataulusta ja turvallisuushallinnasta, ja se voidaan kytkeä akkuosastoon nopean asennuksen ja ennustamisen ylläpidon saavuttamiseksi ilman seisokkeja.

On syytä mainita, että kahden edellä mainitun yrityksen ratkaisut korostavat molemmat modulaation käsitettä, ja molemmat voivat saavuttaa pidemmän energian varastointiajan lisäämällä akkumoduulit, pakkaukset tai ollessaan yhteensopiva eri akkujen kanssa.

Kuva

Maaliskuussa Chuneng New Energy julkaisi uuden sukupolven 472AH: n suuren kapasiteetin energian varastointisolut. Cornex M6 -sarjan energian varastointi esivalmistettu hytti, joka on varustettu 472AH-soluilla, kattaa neljä erilaisia ​​tarpeita varten suunniteltuja tuotematriiseja, joita voidaan laajentaa lippulaivaversioon 2000 V-alustan, 20 jalan yhden ohjaamon 7,06mWh.

Salaisuus on, että horisontaalisten ja pystysuorien klusterien innovatiivisella suunnittelulla Chuneng New Energy on saavuttanut yhden tuotteen ja neljän ratkaisun markkinoiden asettelun, mikä vähentää huomattavasti tuotantolinjan mukauttamisen kustannuksia ja voi tarjota räätälöityjä energian varastointiratkaisuja eri asiakkaille.

2000 V-6,28MWh -järjestelmässä, kun otetaan huomioon 2000 V: n korkeajännitealustan tulevaisuuden kehityssuuntaus, 1500 V-alusta 6.28MWh System -ratkaisu, joka koostuu 40 laajennuksesta, voi nopeasti suorittaa kytkimen. Muuttamatta solujen lukumäärää tai kokonaisasetusta, klusterointimenetelmä säädetään pystysuorasta vaakasuoraan, ja sarja-rinnakkaismenetelmä muutetaan 8P520: ksi. Jokainen viiden akkurasian rivi muodostaa akkuklusterin, ja solujen lukumäärä yhdessä klusterissa kasvatetaan 1/4-520, ja nimellisjännite kasvaa 25%: lla 1664 V: llä, joka täyttää asiakkaiden tarpeet korkeajännitealustoille.

Edellä mainittujen yritysten lähtökohta murtautua suurten varastointijärjestelmien 20 jalan perinteiseen arkkitehtuuriin on saavuttaa energia- ja tehokkuusparannuksia rajoitetussa tilassa ja saavuttaa eriytetty kilpailu, mutta tällainen etsintä on myös joitain uusia ongelmia. Esimerkiksi jotkut ihmiset uskovat, että Catlin pinottu muotoilu on lämmön hajoamisongelmia. Suuri määrä energian varastointiyksiköitä on helposti pinottu lämmön keräämiseksi, vaikuttaen akun suorituskykyyn ja elämään, ja se voi jopa aiheuttaa lämmön karkaa. On välttämätöntä määrittää monimutkainen lämmön hajotusjärjestelmä ja lisätä kustannuksia.

Samaan aikaan se sisältää myös hankalaa ylläpitoa, vaikeaa purkamista ja viallisten yksiköiden vaihtamista, ja se voi vaatia sammutusta, joka vaikuttaa järjestelmän toimintaan.

Missä on suuren säilytysjärjestelmän kapasiteetin päätepiste? Pitäisikö suunnitteluarkkitehtuurin olla yhtenäinen? Teollisuuskilpailun syventäessä se lopulta määrää markkinat.
